OPTN8600 V 城域网OTN产品

OPTN8600 是新一代 WDM/OTN 光传输系统，主要应用于城域网汇聚/接入组网，可为客户搭建一个多业务、多速率的接入平台，并可结合 CWDM/DWDM 波分技术，超长站距传输技术、OLP 光线路保护技术、RTFS 光缆监测技术等，是目前实现网络扁平化、有效降低建网成本和运营成本，为运营商、广电、IDC、ISP、金融、政府、云网络、大数据等构建大容量WDM 传输扩容提供有效解决方案。

性能特点

产品特点

· OPTN8600（V 型）：5U；

· OPTN8600（V 型）：支持 5U 业务单板灵活混插，支持板卡和引擎热插拔；

· OPTN 8600 单槽位最大支持 400Gbit/s ；

· 通用业务接入单板，满足运营商、企业客户多种业务混合传送的需求。

系统容量

· 采用电交叉设计，支持 OTN、SDH 与 PKT 业务灵活组合，提升板卡与带宽利用效率；

· 单机柜最大支持 8 路 400GE；

· 支持从 10 Gbit/s 业务升级到 100/200/400G bit/s 业务，支持 48 波/96 波平滑升级能力，单根光纤最大传输容量可达19.2T/38.4T；

· 实现业务从电层到光层的智能调度，提高网络灵活性；

· 支持 OSC 光监控和 ESC 电监控；

· 频谱覆盖 CE 波段@4.8THz。

网管功能

· NMS 基于 B/S 架构，采用多进程、模块化设计，可实现科光智能光传输设备组网和配置的统一管理功能；

· NMS 网管系统通过数据采集模块，采集被管理对象的告警和性能等数据。数据处理模块分析和处理数据后，存储在数据库中。NMS 采用 SQL 数据库；

· WEB 客户端模块为用户提供操作终端界面，实现配置管理、告警管理、性能管理和安全管理等操作界面；

· OPTN8600 单框 1.6T 交叉容量，实现业务灵活调度；

· 支持 10G、100G、200G、400G 信号混传；

规格参数

OPTN8600 具有高集成度，单框最多支持19个业务标准槽位（双 DC），机框支持主控单元和风扇/电源模块单元 1+1 备份，提高了系统的可靠性和稳定性。平台提供丰富的业务单板：10/100G 业务处理板、光放大板、光保护板、FEC 板、RA 板、OTN 处理板、OSC 监控板、合解波板、色散补偿板、无源模块等多种业务单板，不同业务单板支持热插拔，并可在全系列机框中通用。具有高紧凑结构、配置灵活、低功耗等特征。

具体规格如下：

指标		OPTN 8600 （V型）

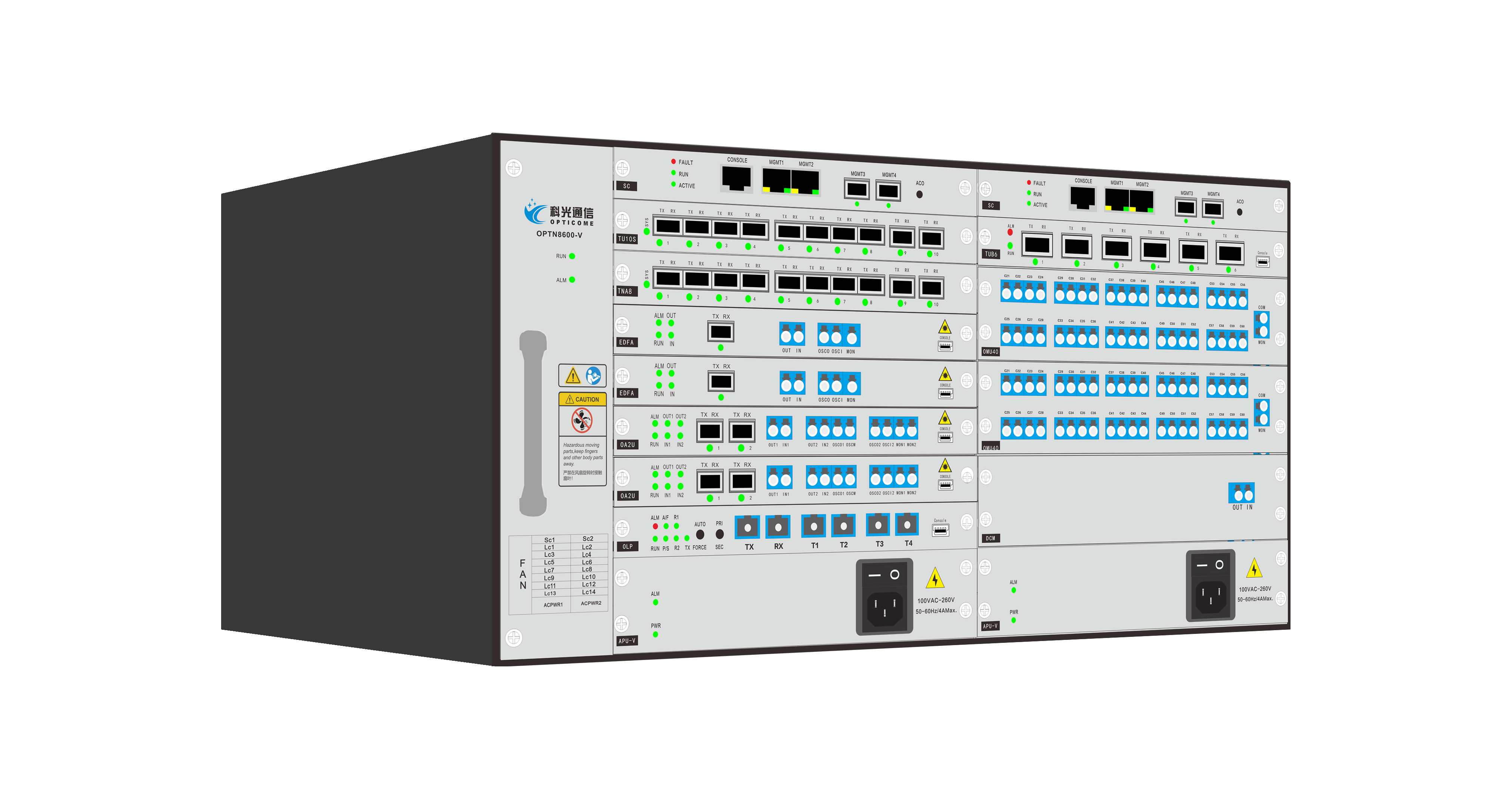

产品外观
机框尺寸		444.5mm(宽)* 222mm(高)* 241.5mm(深)
适配的机柜^a		ETSI 300/600 19英寸机柜
可插放业务板的最大槽位数		配置 1：7 个全高槽位。配置 2：6 个全高槽位和 3 个半高槽位。配置 3：4 个全高槽位和 7 个半高槽位。配置 4：15 个半高槽位。槽位 9 和槽位 10 固定插放 DC 电源单板。槽位 1 和槽位 12 固定插放 SC 单板。槽位 2 至槽位 8 可插放可插放 OTN 业务类、光合波解波类全高业务单板，也可拆分成半高插槽，插放光放大类单板和光保护类等半高业务单板。槽位 20 可插放半高业务单板。槽位 11 固定插放 FAN 单板。
交叉	光层	9维 ROADM，提供波长级交叉调度功能；
交叉	电层	1.6Tbit/s ODUk（K=0/1/2/2e/3/4e/Flex交叉颗粒）
最大波数		固定间隔：CE 波段：48 波@100GHz，CE 波段：96 波@50GHZ
波长范围		DWDM：1529.16 nm～1566.73 nm (C48 band@100GHZ) DWDM：1529.16 nm～1567.14 nm (CE96 Band@50GHZ) CWDM：1271 nm～1611 nm (常用波长为18波，波长间隔为20nm,O+E+S+C+L Band)
单通道最大速率		400Gbit/s (OTUC4)
支持的业务类型		SDH 业务、POS 业务、ATM 业务、SONET 业务、以太网业务、SAN 存储业务、OTN 业务
业务速率		SDH 业务：STM-1/4/16/64（155.52 Mbit/s、622.08 Mbit/s、2.5 Gbit/s、9.95 Gbit/s） SONET 业务：OC-3/12/48/192（155.52 Mbit/s、622.08 Mbit/s、2.5 Gbit/s、9.95 Gbit/s）以太网业务：FE/GE/10G LAN/WAN/25GE/40GE/50GE/100GE（100 Mbit/s、1.25 Gbit/s、10.31 Gbit/s、9.95 Gbit/s、25.78Gbit/s、41.25 Gbit/s、53.125Gbit/s、103.125 Gbit/s） SAN 业务：FC1G/FC2G/FC4G/FC8G/FC16G/FC32G（1.25Gbit/s、2.125Gbit/s、4.25Gbit/s、8.50Gbit/s、14.025Gbit/s、28.50Gbit/s） OTN 业务：OTU1/OTU2/OTU2e/OTU3/OTU4/OTUC2（2.67Gbit/s、10.71Gbit/s、11.10Gbit/s、43.02Gbit/s、111.81Gbit/s、200 Gbit/s、400 Gbit/s）
支持的可插拔光模块		SFP、SFP+、QSFP+、QSFP28、CFP、DWDM 4x25G CFP、CFP2 DCO
时延		波分复用每百公里传输延时不高于 4ms
网络拓扑		点到点、链形、星形、环形
冗余和保护	网络级保护	光通道波长 1+1 保护、光通道路由 1+1 保护、光线路 1+1 保护、光复用段 1+1 保护、客户侧 1+1 保护、板内 1+1 保护、ODUk SNC 保护、ODUk 环网保护且保护倒换时间在 30ms 以内
冗余和保护	设备级保护	电源冗余、风扇冗余、交叉主控单元冗余
故障定位		OTDR 光纤在线监测功能，用于定位光纤故障，OTDR 可实现 180km 光纤的监控
高可靠性系统架构		主控交叉单元和电源模块单元、风扇模块单元 1+1 备份，提高了系统的可靠性和稳定性。
安全加密		支持的线路侧接口支持 L1 层的数据加密，采用 ASE-256 算法，对 OTN 帧中的 Payload（即OPUk）进行加密，可提供高效、低延迟的安全传送解决方案。
高性能 FEC 纠错技术		采用高性能 FEC 纠错技术，分为软判决和硬判决两种方式，适配骨干网络不同的传输距离场景
ADC+DSP 处理技术		采用 ADC+DSP 处理，在电域实现 CD 和 PMD 补偿，极大提升色散容限和 PMD 容限，加强光纤适配性，减少业务规划实施难度。
光功率管理		对线路光功率的自动检测，通过光放大板卡的增益控制和内置 VOA 的配合，实现线路光功率自动调整，从而降低维护的难度和复杂性。提供两种线路功率自动调整模式：固定增益模式、固定功率输出模式。用户可根据应用需求进行两种方式的组合配置，实现单站、单跨距、线路全方位的自动功率调整。
统一管理		NMS基于B/S架构，采用多进程、模块化设计，可实现科光智能光传输设备组网和配置的统一管理功能。
高集成度单机框		单机框能够实现业务接入、业务交叉调度、合分波、光放大、时钟时间处理和传送等功能
功耗指标		1000W
电源		直流电源：输入范围：-72V DC~–40V DC（-48V DC/-60V DC）交流电源：输入范围：100V AC~240V AC（220V AC/110V AC）47～63Hz；
设备运行环境^b		环境温度：短期运行：-5℃~+45℃ 长期运行：0℃~+40℃ 相对湿度(35℃)：短期运行：5%~95%，无冷凝长期运行：10%~90%，无冷凝
平均故障修复时间（MTTR）		1小时^c 说明： MTTR和设备的具体配置相关，包括：现场故障定位、单板更换、设备重启和业务恢复的平均时间，不包含在途时间。
平均故障间隔时间（MTBF）		140127小时^c
可用度		0.999992863^c
注： a：ETSI/19inch 标准只定义了机柜的一部分尺寸，因此各个机柜厂家的机柜立柱到门板的距离不同，不同机框对机柜尺寸的细节要求，需参考机框详细介绍。 b：短期运行条件是指连续不超过 96 小时和每年累计不超过 15 天。 c：以上参数根据产品典型配置计算得出。实际使用中根据具体配置模块的不同，对应的参数会稍有差异。
